Сварные двутавровые и подкрановые балки: проектирование, производство, стоимость и монтаж
| Роль | Специалист | Что сделано для материала |
|---|---|---|
| Автор | Систематизировал материал по выбору, расчету и изготовлению стальных балок, исходным данным и подготовке запроса производителю. Подготовил практические пояснения по КМ/КМД, стоимости и сравнению коммерческих предложений. | |
| Техническая проверка | Мельников Сергей Андреевич Ведущий инженер-конструктор EXTROY | Проверил инженерные формулировки по сварным двутаврам, балкам переменного сечения, КМ/КМД и подкрановым конструкциям. Сверил производственную и монтажную логику материала. |
Стальную балку для промышленного здания выбирают не по одной длине и не по цене за тонну. Сначала нужно понять, что именно она держит, на что опирается, какой у нее пролет и какие нагрузки приходят от перекрытия, покрытия, оборудования или крановой системы. Если задачу закрывает стандартный прокатный двутавр, усложнять решение обычно нет смысла. Если расчету требуется другое сечение, проектировщик может заложить сварной двутавр. А в здании с мостовым краном появляется отдельная задача - подкрановая система. После расчета решение переводят в рабочие чертежи, по ним завод изготавливает балку, проверяет геометрию, маркирует и передает на монтаж.
Такой подход понятнее, чем начинать с названия конкретной балки. Заказчику на старте важнее сформулировать задачу: какой элемент нужен в каркасе, какие у него опоры, что будет находиться над ним или двигаться по нему, есть ли ограничения по высоте и как конструкция попадет на площадку. Уже из этих исходных данных появляется нормальное техническое решение.
Стальная балка работает как часть каркаса: её сечение выбирают по нагрузкам, пролёту, опорам и узлам, а не только по длине.
С чего начинается подбор стальной балки
Подбор стальной балки начинается с того, где она будет установлена и какие нагрузки должна воспринимать. Одной длины для расчета недостаточно. Например, балки с одинаковым пролетом 12 метров могут работать совершенно по-разному: одна поддерживает покрытие цеха, другая - перекрытие с оборудованием, третья используется в составе кранового пути.
Перед тем как выбрать сечение, инженер уточняет пролет, схему опирания, нагрузки, допустимую высоту конструкции и соединение балки с колоннами, фермами или оборудованием. Эти данные становятся основой для расчета балки.
Если задачу можно решить стандартным прокатным двутавром, усложнять конструкцию нет необходимости. Если подходящего профиля недостаточно, выполняют расчет сварной балки и подбирают индивидуальное сечение. В таком случае может применяться сварной двутавр, размеры стенки и полок которого определяются уже под конкретный проект.
Поэтому первый разговор строится вокруг задачи, а не вокруг марки профиля. Проектировщику нужно знать пролет, схему опирания, нагрузки, положение соседних конструкций и ограничения по высоте. Если рядом есть технологическое оборудование, подвесы или крановая система, их тоже учитывают сразу.
| Что уточняют | Зачем это нужно |
|---|---|
| Назначение балки | Понять, какую роль элемент выполняет в каркасе |
| Пролет и опоры | Определить расчетную схему и места передачи усилий |
| Нагрузки | Понять, какие воздействия должна воспринимать конструкция |
| Ограничение по высоте | Проверить, какое сечение физически помещается в здании |
| Соседние конструкции и оборудование | Сразу увязать отверстия, пластины, ребра и узлы |
| Условия доставки и монтажа | Не спроектировать элемент, который невозможно нормально привезти или установить |
| Инженерная логика Сначала определяется работа элемента в здании. Марка профиля, высота стенки, ширина полок и конструкция узлов появляются уже после этого, а не наоборот. |
|---|

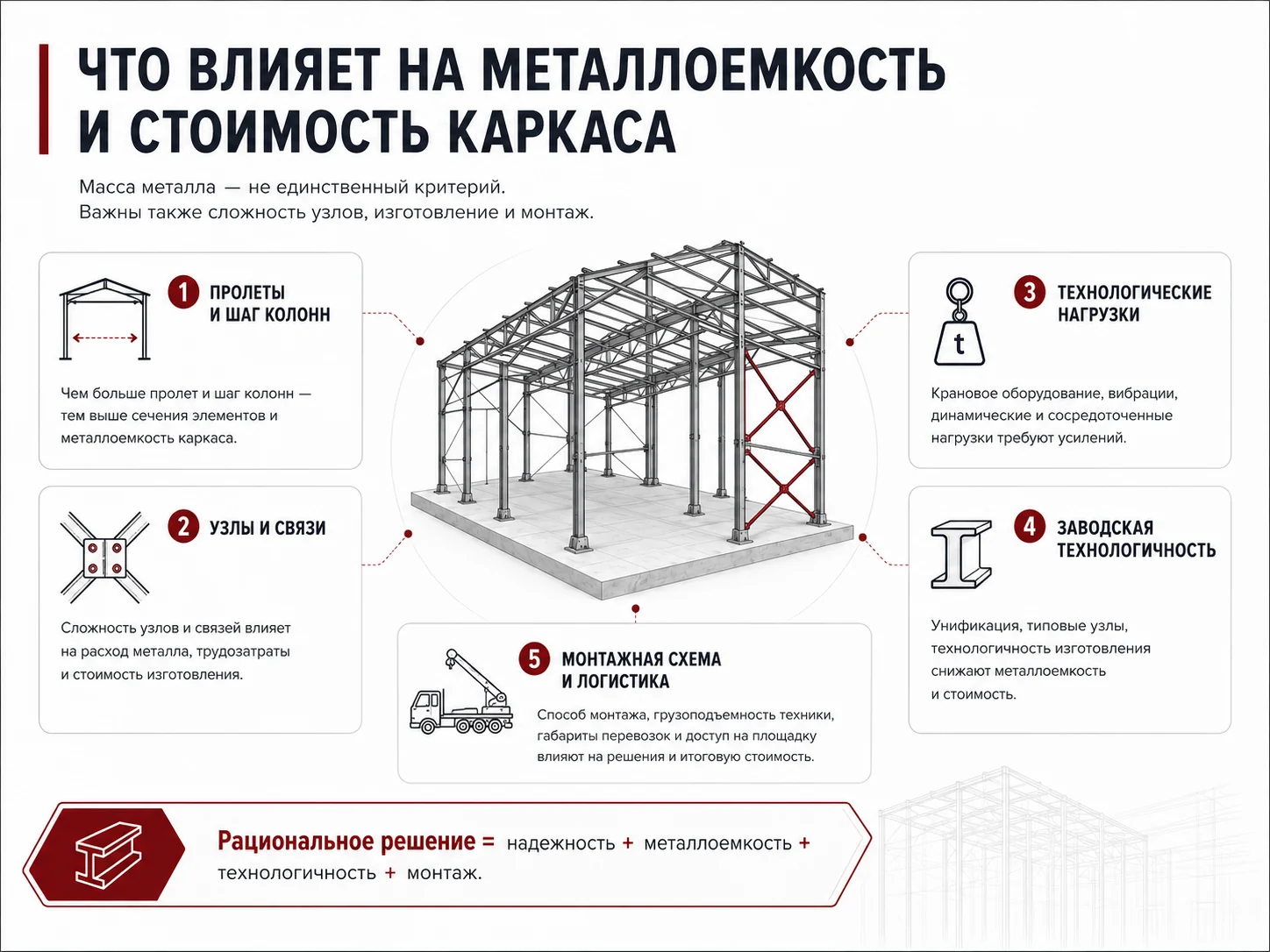

Какие балки встречаются в промышленном здании
В одном объекте могут одновременно использоваться разные балки. Одни несут покрытие, другие работают в перекрытии, третьи входят в состав рам, а в производственном корпусе с мостовыми кранами появляются подкрановые элементы. Поэтому удобнее различать балки по их задаче и способу изготовления, а не пытаться свести все к одному типу.
| Вариант | Где встречается | Что важно для проекта |
|---|---|---|
| Прокатная балка | Перекрытия, покрытия, ригели и другие элементы, если подходит серийный профиль | Проверить, что доступное сечение закрывает расчет и узлы |
| Сварной двутавр | Несущие элементы, где проекту требуется индивидуальное сечение | Увязать размеры стенки и полок с расчетом и технологией изготовления |
| Балка переменного сечения | Участки, где изменение геометрии по длине обосновано расчетной схемой | Сопоставить выигрыш в металлоемкости с усложнением производства |
| Подкрановая балка | Крановый путь в производственном здании | Считать вместе с параметрами крана, опорами и геометрией всей линии |
В промышленном здании применяют балки с разными задачами и конструкцией. Если стандартного прокатного профиля недостаточно по расчету, проектировщик может заложить сварной двутавр с индивидуальным сечением. Для зданий с мостовыми кранами отдельно рассчитывают подкрановые балки, которые входят в конструкцию кранового пути. При необходимости подкрановая балка также может быть изготовлена как сварная - конкретное решение определяется проектом.
Прокатная балка, сварной двутавр, балка переменного сечения и подкрановая балка решают разные задачи; выбор определяется расчётом и условиями проекта.
Когда нужен сварной двутавр и переменное сечение
Если подходящий прокатный профиль закрывает расчет, доступен для закупки и нормально стыкуется с соседними конструкциями, заводское усложнение может быть просто лишним. Сварной двутавр появляется там, где стандартный сортамент начинает ограничивать проект.
Например, расчет может требовать другую высоту стенки, иную ширину полок или сечение, которое меняется по длине. Сварные балки переменного сечения применяют именно в тех случаях, когда изменение геометрии по длине обосновано работой конструкции. Но такое решение оценивают вместе с производственной сложностью: его нужно детализировать, раскроить, собрать, сварить и проверить.
| Не путать индивидуальное решение с усложнением ради усложнения Сварной двутавр оправдан тогда, когда расчетное или конструктивное преимущество важнее дополнительных заводских операций. Если серийный профиль решает задачу без компромиссов, это тоже нормальное инженерное решение. |
|---|
Как выполняют расчет сварной балки и подбирают сечение
Расчет сварной балки - это не поиск строки в таблице по одному пролету. Инженер задает расчетную схему, собирает нагрузки и проверяет, как элемент работает в составе конструкции. Отсюда появляются требования к высоте сечения, толщине стенки и полок, устойчивости и узлам опирания.
Для заказчика полезно понимать сам принцип: чем точнее исходные данные, тем меньше "запаса на неизвестность" приходится закладывать в решение. Особенно это заметно в промышленном здании, где после выпуска проекта могут появиться технологические подвесы, оборудование или изменения по крану. Такие вещи лучше сообщать до подбора сечения, а не после заказа металла.
Почему нельзя копировать балку с похожего объекта
Даже одинаковые пролеты еще не означают одинаковые балки. Может отличаться шаг колонн, схема опирания, высота здания, состав покрытия, оборудование или узлы. Чужой проект полезен как визуальный пример, но не как готовый расчет для другого объекта.
Что такое КМ и КМД простыми словами
КМ - это раздел проекта, где задаются основные решения по металлическим конструкциям: расчетная схема, сечения, марки элементов и принципиальные узлы. КМД - рабочая деталировка для завода. Она переводит проект на язык конкретных деталей, отверстий, пластин и сборочных единиц.
Проще говоря, в КМ инженер определяет, какой должна быть балка и как она работает в здании. В КМД конструктор показывает, из чего именно ее изготовить и как все детали расположены относительно друг друга.

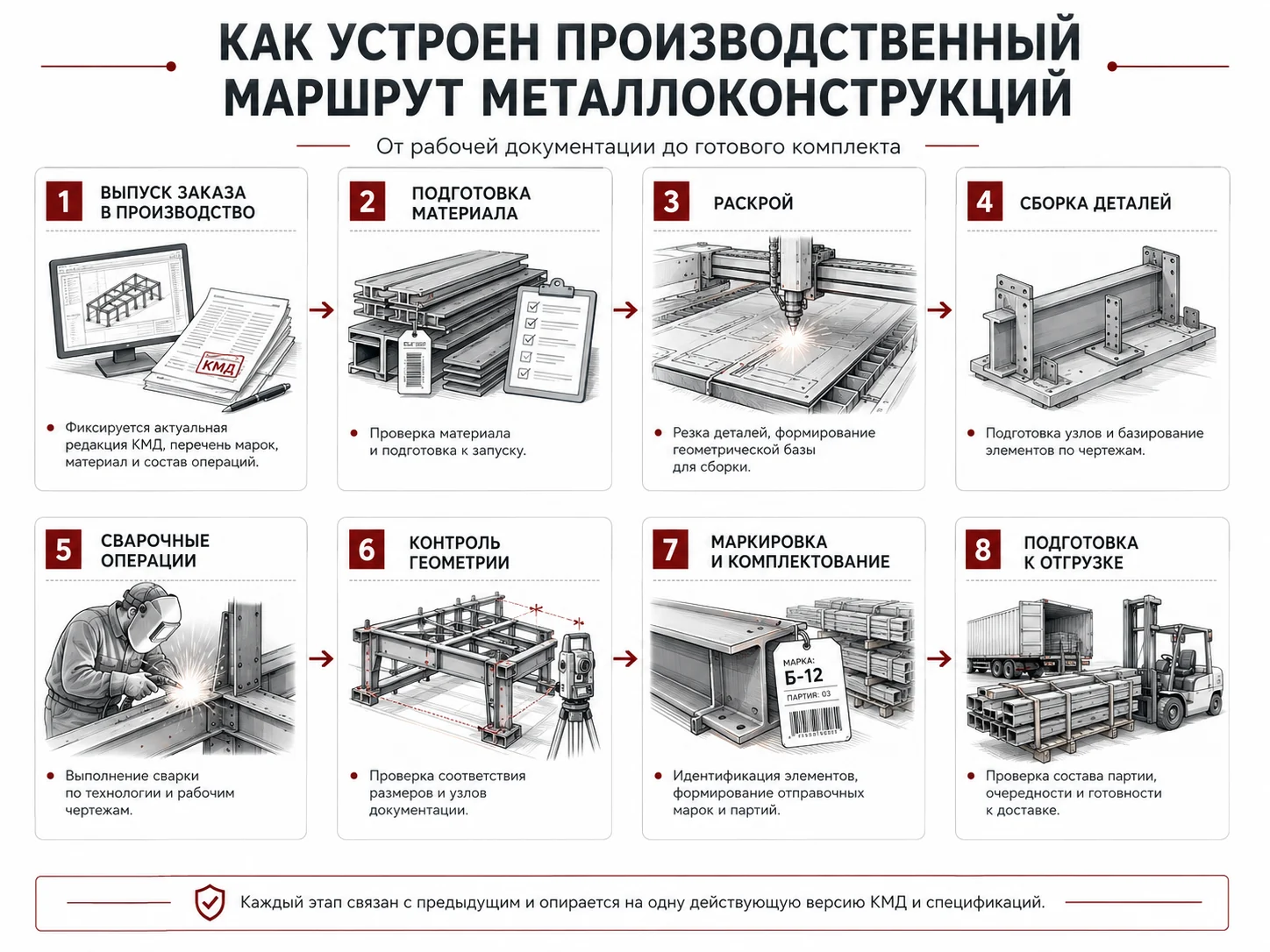

Путь стальной балки от исходных данных и расчёта до КМ, КМД, изготовления, контроля, маркировки и монтажа.
Из каких деталей собирается сварной двутавр
Снаружи сварной двутавр выглядит просто: стенка и две полки. На рабочем чертеже все намного конкретнее. У балки могут быть ребра жесткости, опорные и монтажные пластины, отверстия, стыки и дополнительные детали для соединения с колоннами или соседними конструкциями.
Иногда в проектах используют термин "составная сварная балка". Это балка, которую собирают из отдельных стальных листов: стенки, полок и дополнительных деталей. Их размеры и положение определяют по расчёту, а затем фиксируют в КМД для производства.
| Деталь | Что задают в КМД | Что случится при ошибке |
|---|---|---|
| Стенка | Высоту, толщину, длину и форму | Сечение перестанет соответствовать проекту |
| Полки | Ширину, толщину, длину и переходы | Изменятся габарит и работа двутавра |
| Ребра | Размеры и точные привязки | Можно не попасть в расчетную или узловую зону |
| Пластины | Размеры, толщину, отверстия и положение | Возникнут проблемы при стыковке |
| Отверстия | Диаметр и координаты | Болтовой узел не соберется штатно |
| Стыки | Место и конструктивное решение | Изменится изготовление, перевозка и монтаж |
Изготовление сварной двутавровой балки на заводе EXTROY
Изготовление сварной балки начинается не со сварочного шва, а с точности деталей. Стенка и полки должны выйти из раскроя с геометрией, которая заложена в КМД, после чего их собирают в правильном взаимном положении и только затем сваривают.
Раскрой
При изготовлении сварных балок в EXTROY детали раскраивают на лазерном оборудовании. Точность раскроя особенно важна для сварного двутавра: стенка, полки, ребра и пластины должны соответствовать размерам из КМД ещё до сборки. Это упрощает дальнейшую сборку и помогает выдерживать проектную геометрию готовой балки.
Сборка
На сборке стенку, полки и дополнительные детали выставляют в проектное положение. Хороший шов не исправит неверно установленное ребро или смещенное отверстие, поэтому геометрия контролируется по всей цепочке, а не только после сварки.
Сварка
При изготовлении сварных балок EXTROY использует автоматизированное сварочное оборудование. Основные сварочные операции выполняют в среде защитных газов или под флюсом - в зависимости от технологии конкретного элемента. Автоматизация особенно важна для длинных швов сварного двутавра: она помогает выдерживать стабильный режим сварки и получать более повторяемый результат по всей длине соединения.
производственного процесса. При изготовлении сварной балки важны точный раскрой, правильная сборка сечения и стабильная технология сварки.
Маркировка
В EXTROY для маркировки металлоконструкций используют двухслойные стикеры, которые сохраняют информацию об элементе на разных этапах производства. Перед монтажом по маркировке можно быстро определить марку балки и её положение по КМД, не пытаясь различать похожие конструкции по внешнему виду.
Подкрановые балки: расчет и работа в крановой системе
Подкрановая балка работает как часть всей крановой системы здания. При расчёте учитывают не только саму балку, но и крановый путь, колонны, опорные узлы и параметры мостового крана. Если проектом предусмотрены сварные подкрановые балки, их сечение и конструкцию определяют по расчёту, а все размеры и узлы фиксируют в рабочей документации.
Поэтому данные по крановому оборудованию лучше определить ещё на этапе проектирования. Если марку или параметры крана изменить позже, может потребоваться пересчитать не только подкрановую балку, но и опорные узлы, колонны и другие связанные конструкции.
Подкрановые балки работают вместе с крановым путём, колоннами и мостовым краном, поэтому их рассчитывают как часть общей системы.
| Что передать по крановой системе Марка и параметры оборудования, схема кранового пути, пролеты и шаг опор, проектные отметки и имеющиеся разделы проекта. Точный набор исходных данных определяет проектировщик для конкретного объекта. |
|---|
Что согласовать до запуска в производство
Большая часть переделок рождается не в сварочном цехе, а раньше - когда чертеж формально готов, но соседние разделы еще меняются. Для балки это особенно чувствительно: одно новое отверстие под инженерную систему или смещенная опорная пластина могут затронуть готовую деталь.
| До запуска нужно проверить | Почему это критично |
|---|---|
| Финальные оси и отметки | Балка должна попасть в проектное положение |
| Опорные узлы | От них зависит стыковка с колоннами и соседними элементами |
| Отверстия и закладные детали | Позднее изменение часто превращается в переделку готового изделия |
| Оборудование и подвесы | Они могут добавлять нагрузки и новые узлы |
| Транспортную длину | Длинномерный элемент должен пройти по логистике объекта |
| Последовательность монтажа | Стыки и маркировка должны быть удобны для реальной сборки |
Это тот момент, когда пять минут инженерного согласования обычно полезнее, чем попытка "разобраться на площадке" после доставки.

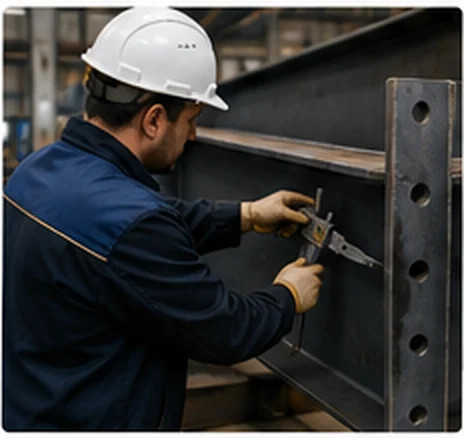

Что проверяют перед отгрузкой
Для готовой балки важен не только внешний вид шва. Проверяют, совпадает ли изделие с рабочей документацией: длина, высота, положение полок и стенки, ребра, пластины, отверстия и маркировка.
В EXTROY готовые конструкции проходят инженерную проверку по проектной документации. Для заказчика это означает простой принцип: на объект должна ехать не просто "сваренная железка", а конкретная марка элемента, которую можно сопоставить с чертежом и местом установки.

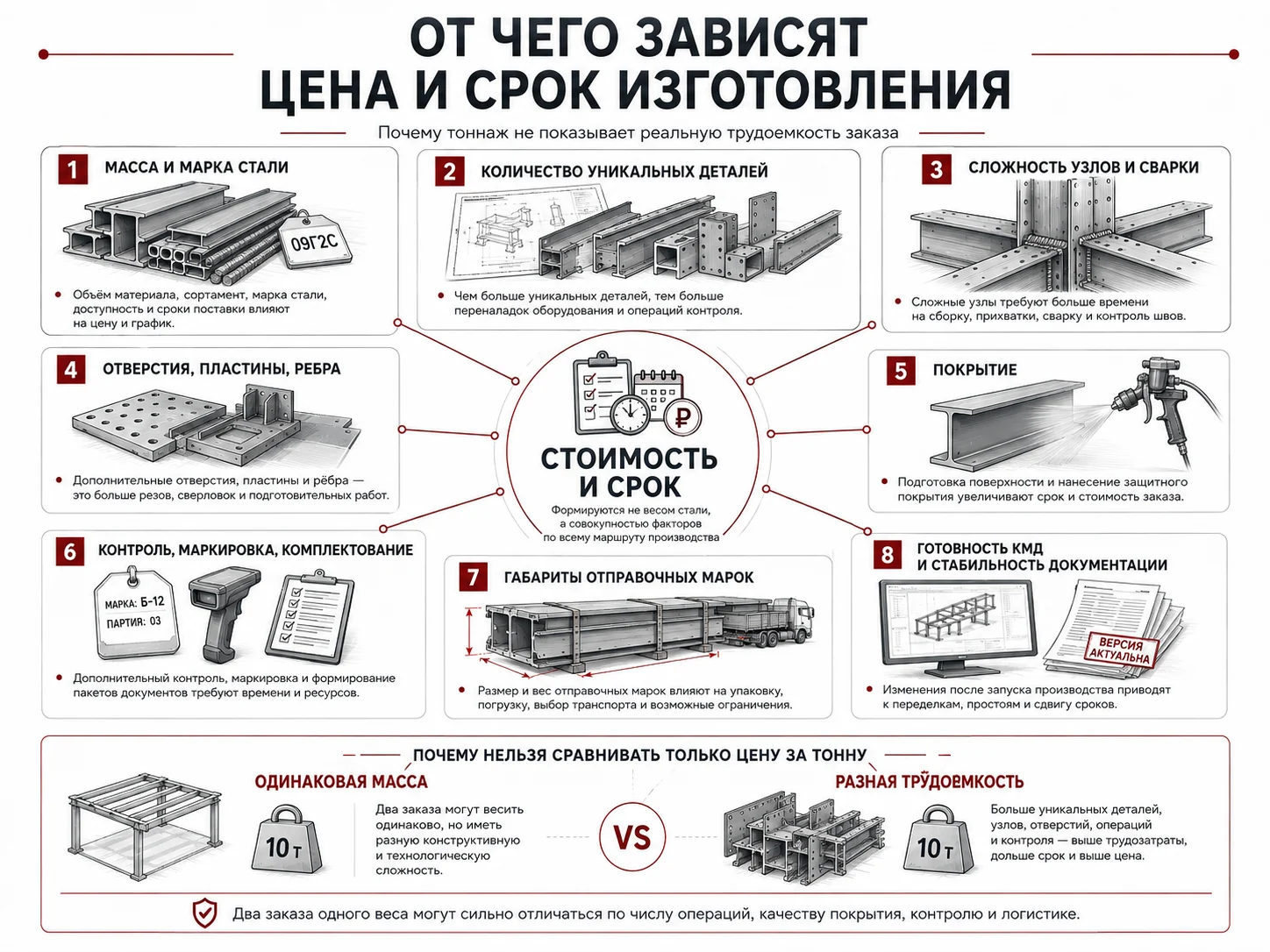

От чего зависит стоимость балки
Цена за тонну удобна как ориентир, но у сварной балки она не объясняет трудоемкость. Две конструкции одинаковой массы могут сильно отличаться по количеству деталей и операций. Простая балка с параллельными полками и элемент с переменным сечением, множеством ребер и монтажных пластин - это разная работа завода.
| Фактор | Как влияет на заказ |
|---|---|
| Масса и марка стали | Определяют объем основного материала |
| Геометрия сечения | Нестандартные переходы усложняют раскрой и сборку |
| Количество ребер и пластин | Увеличивают число деталей и операций |
| Отверстия и узлы | Требуют точной привязки и дополнительного контроля |
| Покрытие | Добавляет подготовку поверхности и защитные операции |
| Длина и габариты | Могут изменить перевозку и монтажную схему |
| Объем партии | Влияет на организацию производства и логистики |
Поэтому актуальный прайс EXTROY лучше использовать как стартовый ориентир, а рабочее коммерческое предложение получать по КМД, спецификации или согласованным исходным данным. Так сравниваются не абстрактные "рубли за тонну", а одинаковый состав работ.
На стоимость стальной балки влияют не только масса металла, но и геометрия, количество деталей и узлов, покрытие, габариты, объём партии, доставка и монтаж.

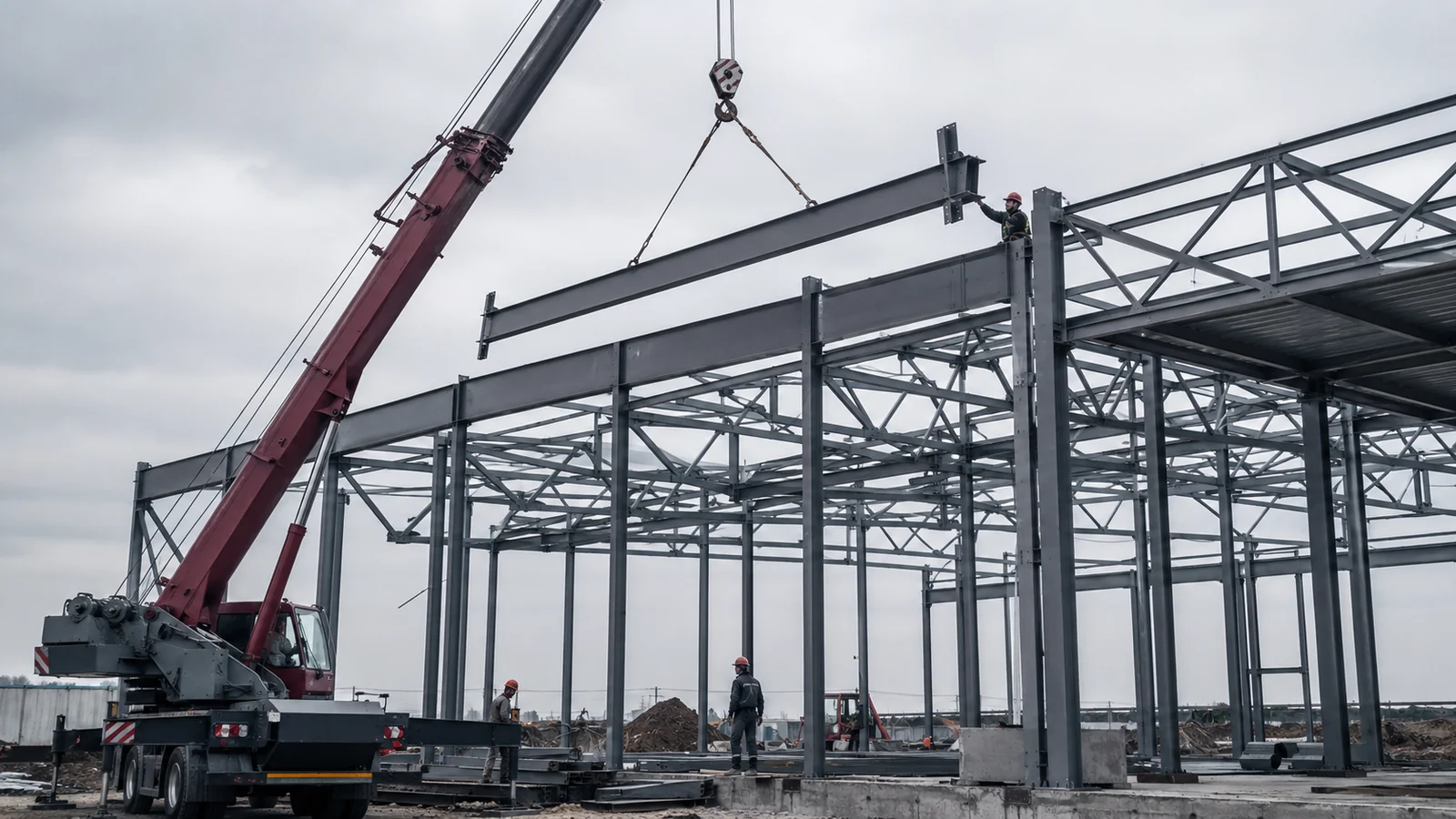

Доставка и монтаж балок без сюрпризов
Хорошо спроектированная балка должна не только выдерживать расчетные воздействия, но и нормально проходить путь от заводского цеха до проектного положения. Длина элемента, масса, место стыка и доступ техники влияют на то, как его перевозят и устанавливают.
Для монтажа важны понятные марки, доступные узлы и заранее согласованная последовательность. Монтаж подкрановых балок требует особенно аккуратной выверки взаимного положения элементов кранового пути. Конкретные способы подъема, временного закрепления и выверки определяют в технологической документации для объекта. Главный принцип простой: монтажные ограничения нужно учитывать до изготовления, а не после приезда крана.
Ошибки, из-за которых появляются переделки
- Балку заказывают по длине и "примерному" сечению без расчетного подтверждения.
- Оборудование или подвесы добавляют в проект после того, как КМД уже ушла на завод.
- Отверстия и пластины согласовывают отдельно от узлов соседних конструкций.
- Подкрановую систему пытаются уточнить после выбора сечения балки.
- Транспортную длину и возможности площадки вспоминают уже после изготовления.
- Коммерческие предложения сравнивают только по цене за тонну, хотя состав работ различается.
Общая причина у этих ошибок одна: конструкцию пытаются покупать раньше, чем закончена инженерная постановка задачи. Чем раньше увязаны расчет, деталировка и производство, тем меньше решений приходится принимать уже на готовом металле.
Как подготовить запрос производителю
Если КМ и КМД уже готовы, производителю лучше сразу отправить актуальные чертежи и спецификацию. Если нужна сварная балка под заказ, а документации пока нет, запрос все равно можно сделать содержательным - достаточно собрать исходные данные, которые определяют работу элемента.
| Что отправить | Если есть | Если пока нет |
|---|---|---|
| Проектная документация | Актуальные КМ/КМД и спецификации | Назначение элемента и схема объекта |
| Геометрия | Марки, длины, узлы, отметки | Пролет, высота, шаг опор и ограничения по габариту |
| Нагрузки | Расчетные данные из проекта | Описание того, что опирается на балку и какое оборудование используется |
| Крановая система | Раздел проекта и параметры оборудования | Марка/параметры крана и схема пути |
| Логистика | Требования проекта к стыкам и монтажу | Адрес объекта и ограничения по подъезду, если они известны |
Для EXTROY можно начать с проектной документации или с исходных данных. Компания выполняет проектирование, изготовление, доставку и монтаж металлоконструкций, поэтому при необходимости вопрос можно довести от расчета до установленного элемента в рамках одной производственной цепочки.
Как сравнить два коммерческих предложения
Самая полезная проверка - привести предложения к одинаковому составу. Один завод может считать только изготовление, другой включить КМД, покрытие, доставку или монтаж. Сравнивать итоговые суммы без расшифровки бессмысленно.
| Сравнить | Что уточнить |
|---|---|
| Документацию | Входит ли разработка или проверка КМД |
| Материал | Какая марка стали и какой объем учтен |
| Изготовление | Какие операции входят в цену |
| Контроль | Что именно проверяют до отгрузки |
| Покрытие | Что входит в подготовку поверхности и защитную обработку |
| Логистику | Включены ли доставка и разгрузочные условия |
| Монтаж | Считается отдельно или входит в общий объем |
| Срок | От какой точки считается: от договора, аванса, готовой КМД или поставки металла |
| Правильный вопрос при сравнении Не "у кого дешевле тонна?", а "какой одинаковый объем работ и ответственности я получаю за эту сумму?" |
|---|
20 частых вопросов
Какую балку выбрать для промышленного здания?
Сначала определяют работу элемента, пролет, опоры и нагрузки. После расчета становится понятно, подходит ли стандартный прокатный профиль или проекту требуется индивидуальное сварное сечение.
Можно ли выбрать двутавр только по пролету?
Нет. Один пролет не описывает нагрузки, схему опирания, шаг конструкций и ограничения по высоте. Эти параметры могут привести к разным сечениям даже при одинаковой длине.
Когда используют сварной двутавр?
Его рассматривают, когда подходящего стандартного профиля нет или индивидуальная геометрия дает более рациональное решение. Окончательный выбор подтверждают расчетом.
Чем сварной двутавр отличается от прокатного?
Прокатный профиль поступает как готовое серийное сечение. Сварной двутавр собирают из отдельных листовых деталей, поэтому его геометрию можно задавать по проекту в пределах производственной технологии.
Когда применяют сварные балки переменного сечения?
Да, если такое решение предусмотрено расчетом и рабочей документацией. При этом нужно учитывать, что переменная геометрия усложняет раскрой, сборку и контроль.
Что такое КМ для балки?
КМ - часть проектной документации, где задаются расчетная схема, сечение, марки элементов и принципиальные узлы. По КМ определяют, какой должна быть конструкция.
Что такое КМД простыми словами?
КМД - детальные рабочие чертежи для завода. Они показывают конкретные размеры стенки, полок, ребер, пластин, отверстий и других деталей, из которых собирают балку.
Можно ли изготовить сварную балку по размерам заказчика?
Сварная балка по размерам заказчика может быть изготовлена, если размеры подтверждены расчетом и отражены в рабочей документации. Эскиз подходит для первичного обсуждения, но сам по себе не заменяет расчет и КМД.
Зачем в сварной балке ребра жесткости?
Ребра ставят там, где этого требует расчет или конструкция узла. Их положение и размеры задаются проектом; добавлять их "для надежности" без расчета не следует.
Как изготавливают сварной двутавр?
Сначала раскраивают стенку, полки и дополнительные детали, затем собирают их в проектном положении, выполняют сварку и проверяют готовое изделие по рабочей документации.
Как сварные балки изготавливает EXTROY?
На странице услуги EXTROY указаны лазерная резка и специальное автоматическое сварочное оборудование. КМД разрабатывает собственное конструкторское бюро, а готовые элементы проходят проверку и маркировку.
Что такое подкрановая балка и для чего она нужна?
Это элемент несущей системы кранового пути, который передает воздействия от кранового оборудования на опорные конструкции здания. Ее рассчитывают как часть общей крановой системы.
Какие данные нужны для расчета подкрановой балки?
Нужны параметры кранового оборудования, схема пути, пролеты, опоры, отметки и данные по зданию. Точный список исходных данных определяет проектировщик.
Подкрановая балка обязательно сварная?
Нет. Подкрановая - это назначение элемента, а сварная - способ изготовления. Конкретное исполнение выбирают по проекту.
Что влияет на стоимость сварной балки?
Масса и марка стали, геометрия сечения, количество ребер и пластин, отверстия, стыки, покрытие, длина и объем партии. Поэтому одинаковая масса не означает одинаковую стоимость изготовления.
Почему цена за тонну не дает точную стоимость?
Потому что тонна металла не показывает количество операций. Простая балка и сложное изделие с нестандартной геометрией могут иметь одинаковую массу, но разную трудоемкость.
Что проверить перед заказом балки?
Актуальность проекта, сечение, узлы, отверстия, оборудование, транспортные ограничения и состав коммерческого предложения. Чем меньше неопределенности до запуска, тем меньше риск переделок.
Как проверить производителя сварных балок?
Спросите, кто работает с КМД, как выполняются раскрой и сварка, что контролируют перед отгрузкой и как маркируют элементы. Эти ответы показывают реальную производственную цепочку лучше, чем общая фраза о качестве.
Можно ли заказать у EXTROY только изготовление балок?
Компания занимается изготовлением металлоконструкций и отдельно оказывает услуги проектирования, доставки и монтажа. Конкретный состав работ можно сформировать под готовность документации и задачи объекта.
Что лучше отправить для предварительного расчета?
Если есть проект - КМ/КМД и спецификацию. Если проекта нет - назначение балки, пролет, схему опирания, известные нагрузки и параметры оборудования; после этого можно определить, каких данных не хватает для следующего этапа.
На чем основан материал
- Изготовление металлоконструкций EXTROY - КМД, виртуальная сборка, сварка и маркировка
- Сварные балки EXTROY - лазерная резка, автоматическая сварка и монтаж
- Проектирование каркаса здания EXTROY
- Цены EXTROY - сварные и подкрановые балки, монтаж и проектирование
- ГОСТ Р 58966-2020 "Балки стальные двутавровые сварные. Технические условия. Сортамент"
- СП 16.13330.2017 "Стальные конструкции" - нормативная база проектирования
Итог
Выбор балки начинается не с каталога металлопроката. Сначала нужно понять работу элемента в здании, собрать нагрузки и увязать его с опорами, оборудованием и соседними конструкциями. После этого становится ясно, достаточно ли стандартного профиля или нужен сварной двутавр, а для здания с краном - какие требования предъявляет подкрановая система.
Дальше задача становится производственной: рабочая деталировка, раскрой, сборка, сварка, контроль, маркировка, доставка и монтаж. Чем раньше эти этапы увязаны с проектом, тем меньше решений приходится принимать на уже изготовленном металле.
Для первичного обращения в EXTROY можно отправить имеющиеся КМ/КМД и спецификацию. Если документации пока нет, достаточно начать с назначения балки, пролета, схемы опирания, известных нагрузок и параметров оборудования - специалисты смогут определить, какие данные потребуются дальше.
