Проектирование металлоконструкций и каркаса здания: от исходных данных до КМ и КМД

EXTROY - Раменский завод стальных конструкций

Как подготовить данные для расчета, проверить проект до производства и связать инженерные решения с изготовлением и монтажом

Создано: 3 сентября 2026 - Опубликовано: 3 сентября 2026 - Время чтения: около 20 минут

Проектирование каркаса здания в EXTROY связано с тем, что произойдет с документацией дальше: принятые решения должны быть пригодны для деталировки, изготовления и последующего монтажа. КМД в EXTROY разрабатывает собственное конструкторское бюро из 20 специалистов. Перед запуском в производство детали и узлы проверяют в виртуальной сборке, чтобы заранее выявить возможные несостыковки и не переносить их на этап изготовления или монтажа.

Что определяет проект металлического каркаса

Проект металлического каркаса определяет, каким должен быть каркас здания, чтобы воспринимать расчетные нагрузки, соответствовать назначению объекта и оставаться выполнимым для производства и монтажа. Поэтому проектирование металлического каркаса - это не подбор нескольких профилей по таблице, а работа с единой конструктивной схемой: балками, фермами, колоннами, связями, узлами и путями передачи усилий.

На одном объекте решающим параметром будет свободный пролет, на другом - сетка колонн и стеллажей, на третьем - мостовой кран, технологические площадки или крупные проемы. Именно поэтому проектирование здания из металлоконструкций начинается с функции здания, а не с каталога проката.

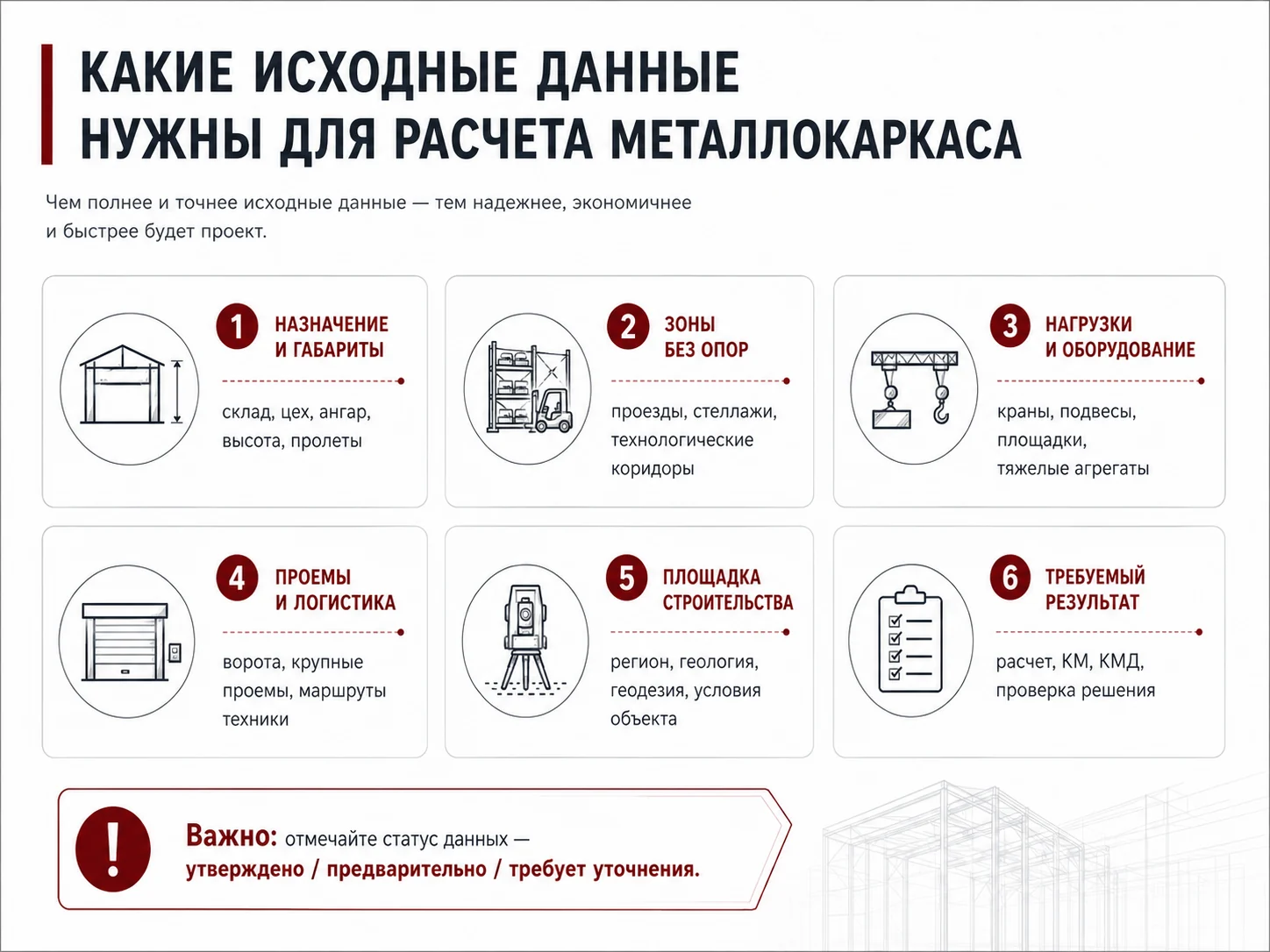

Какие исходные данные действительно влияют на расчетную модель

Проектировщику нужны не все сведения об объекте одновременно, а прежде всего те параметры, которые способны изменить расчетную схему. Поэтому исходные данные полезно разделять по статусу: что уже утверждено, что пока предварительно и что еще должно быть уточнено до выпуска следующей стадии.

- До формирования расчетной модели фиксируют назначение здания, основные габариты и отметки, требуемые пролеты и зоны, где внутренние опоры недопустимы.

- Отдельно задают воздействия от технологии: мостовые краны, подвесное оборудование, площадки, тяжелые агрегаты и другие нагрузки, которые передаются на каркас.

- На планах отмечают места, где конструкция должна подчиняться функции здания: ворота, проезды, крупные проемы, технологические коридоры и участки размещения оборудования.

- Для площадки указывают регион строительства и передают доступные сведения об условиях объекта; состав геодезических и геологических данных зависит от стадии проектирования.

- К исходным данным прикладывают актуальные планы, эскизы, техническое задание и ранее выпущенные разделы, обязательно отмечая их дату и статус.

- До старта полезно зафиксировать ожидаемый результат: расчет, КМ, КМД, проверка существующего решения либо комплект, который дальше пойдет в изготовление.

- Параметры, которые еще могут измениться, не маскируют условными значениями, а отмечают как переменные с ответственным за последующее подтверждение.

- Если решение зависит от смежного раздела, эту зависимость фиксируют заранее: например, отметку площадки - от технологии, проем - от архитектуры, нагрузку - от оборудования.

- Для каждого существенного изменения должна быть понятна актуальная версия исходных данных, чтобы расчет, КМ и КМД не расходились между собой.

Такой подход делает расчет металлического каркаса управляемым: инженер понимает, на каких данных уже можно принимать решения, а какие точки еще требуют подтверждения. Для заказчика это снижает риск скрытых допущений, которые обнаруживаются только после выпуска документации.

Как выполняют расчет металлоконструкций

Расчет металлоконструкций - это проверка работы всей несущей системы и ее элементов в заданной расчетной схеме. Инженер определяет, какие нагрузки действуют на здание, как они передаются между элементами, где возникают усилия и какие сечения и узлы необходимы для принятой схемы. Итогом должна быть не "минимальная масса любой ценой", а обоснованное решение, которое можно изготовить, доставить и смонтировать.

Для промышленного объекта особенно важно заранее передать технологические нагрузки. Оборудование, подвесы, площадки обслуживания, крановые системы и крупные проемы способны изменить работу каркаса. Если эти данные появляются после выпуска основной документации, проект может потребовать корректировки.

Что меняет расчетную модель даже при одинаковых габаритах

Одинаковое пятно застройки еще не означает одинаковую работу каркаса. Один объект может иметь частую сетку колонн и умеренные пролеты, другой - требовать большой свободной зоны; в одном случае действуют только обычные эксплуатационные нагрузки, в другом добавляются кран, подвесы или технологические площадки. Поэтому проектирование промышленного здания и проектирование складов требуют собственной расчетной модели даже при близких внешних размерах.

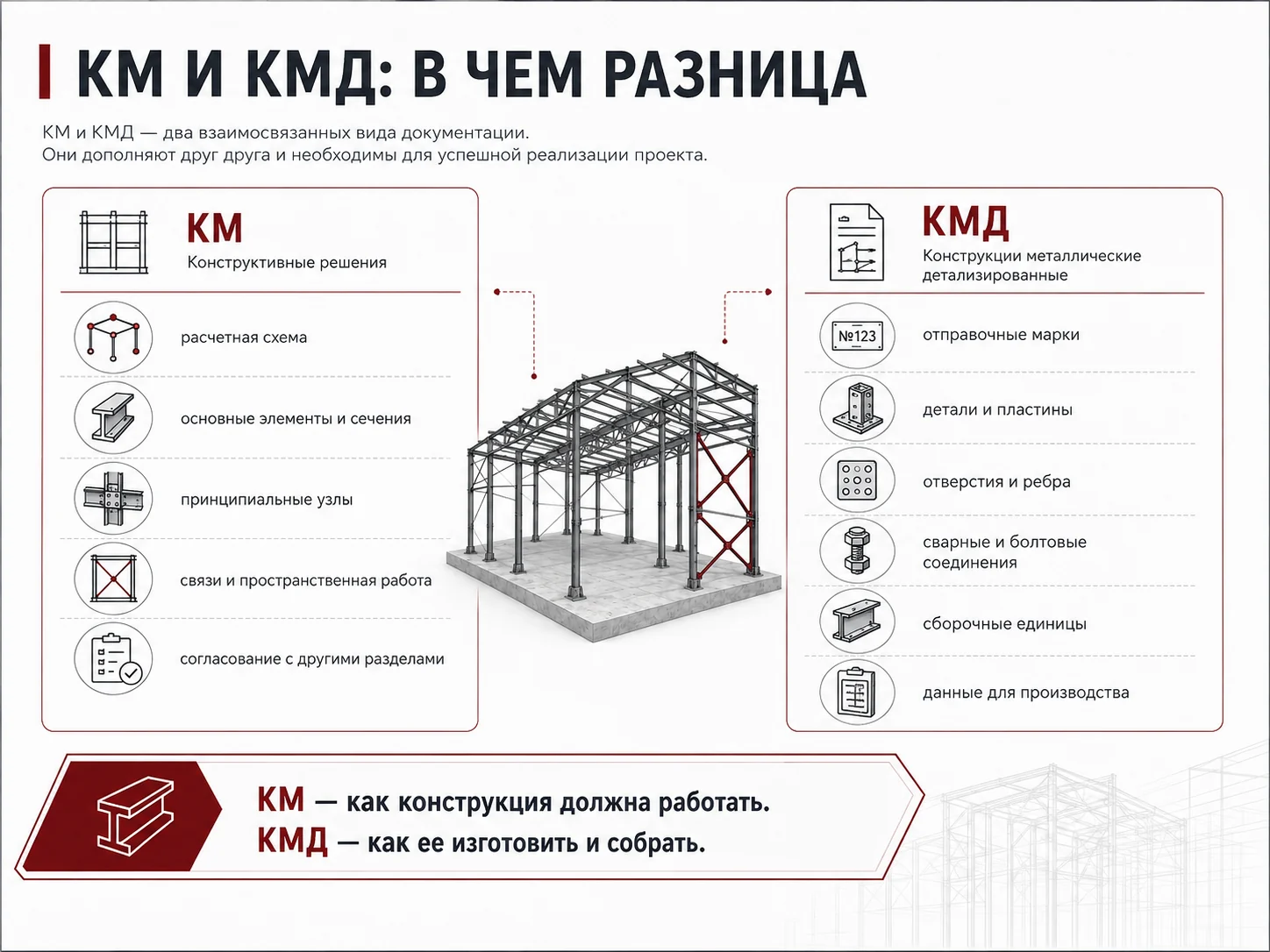

КМ и КМД: где заканчивается расчетная концепция и начинается деталировка

Разработка КМ металлоконструкций оформляет расчетную модель в согласуемый комплект решений. На этой стадии фиксируются схема работы каркаса, основные элементы и сечения, принципиальные узлы и связи между ними. КМ должен позволять проверить не только прочность отдельных элементов, но и согласованность конструктивной идеи со смежными разделами.

Разработка КМД металлоконструкций не повторяет КМ, а раскладывает принятые решения на конкретные отправочные марки и заводские детали. Здесь определяются размеры пластин и ребер, отверстия, сварные соединения, сборочные единицы и взаимное положение элементов - то есть информация, с которой уже может работать производство.

Проектирование КМ КМД включает два последовательных этапа подготовки документации, и у каждого свой предмет проверки. На стадии КМ проверяют инженерную логику и основные конструктивные решения. На стадии КМД проверяют, можно ли эти решения однозначно изготовить, собрать и состыковать на объекте. Поэтому изменение КМ после начала деталировки должно контролируемо проходить и через КМД.

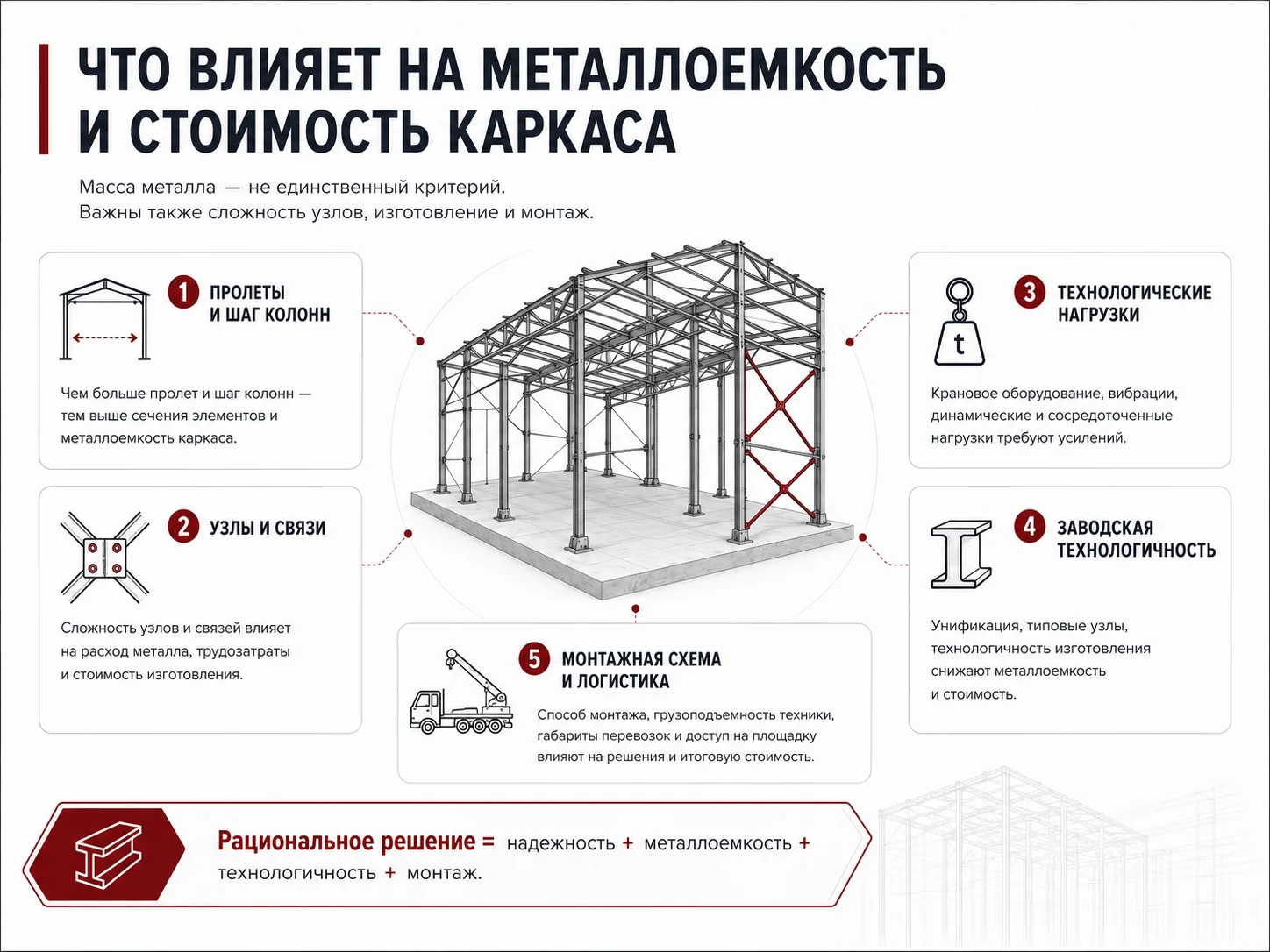

Как проектирование управляет металлоемкостью и стоимостью каркаса

Металлоемкость задается не одной цифрой и не одним сечением. На нее одновременно влияют расчетная схема, длины пролетов, шаг опор, жесткость узлов, работа связей и распределение нагрузок. Инженерная задача - найти сочетание параметров, при котором конструкция выполняет требования без избыточной массы и без переноса экономии в более дорогие узлы или монтаж.

Пролет и шаг колонн. Изменение сетки опор перераспределяет усилия между балками, фермами и колоннами и может заметно изменить потребность в металле.

Жесткость и связи. Дополнительная масса иногда появляется не в основных элементах, а в системе связей, опорных участках и узлах, которые обеспечивают пространственную работу каркаса.

Технологические нагрузки. Краны, подвесы, площадки и оборудование могут локально усиливать конструкцию и менять расчет соседних элементов.

Заводская технологичность. Слишком сложное или фрагментированное решение способно увеличить число деталей, сварных швов и сборочных операций даже при небольшой массе стали.

Монтажная схема. Рациональная отправочная марка и доступный стык иногда выгоднее формально более легкого элемента, который трудно перевезти или установить.

Поэтому проектирование стальных конструкций нельзя сводить к требованию "сделать легче". Рациональное решение оценивают сразу по нескольким критериям: надежность расчетной схемы, металлоемкость, повторяемость деталей, сложность узлов, логистика и монтаж. Только в такой связке снижение массы действительно может превращаться в снижение итоговых затрат.

Проектирование для разных типов зданий

Склад

Проектирование складов связывает каркас с логистикой: сеткой колонн, стеллажами, проездами техники, воротами, полезной высотой и возможными мезонинами. Конструкция должна поддерживать работу склада, а не заставлять технологию подстраиваться под случайно принятую сетку опор.

Производственное здание

Проектирование производственных зданий начинается с технологии. Размещение оборудования, зоны обслуживания, крановые системы, площадки и проемы могут быть важнее внешней геометрии. Поэтому проектирование промышленного здания лучше вести при участии тех, кто понимает технологические требования объекта.

Здание на металлическом каркасе

Проектирование здания из металлоконструкций требует увязать несущую схему с ограждающими конструкциями, инженерными системами и монтажной последовательностью. Сам металлический каркас не существует отдельно: решения по нему должны быть совместимы с остальными разделами проекта. Поэтому проектирование зданий и сооружений на металлическом каркасе требует координации конструктивных решений со смежными разделами, а не только расчета стальных элементов.

Контрольный выпуск: что должно быть закрыто перед передачей КМД на завод

Передача документации в производство - это не просто отправка комплекта файлов. В этот момент должна быть зафиксирована версия проектных решений, по которой завод может однозначно изготавливать детали. Поэтому контроль перед выпуском строится вокруг согласованности данных, изменений и интерфейсов между разделами.

- у каждой ключевой исходной величины понятен статус: утверждена она или еще требует подтверждения;

- изменения по архитектуре, технологии и оборудованию перенесены в актуальную конструктивную модель;

- решения КМ, используемые в КМД, относятся к одной версии и не содержат противоречащих друг другу изменений;

- отправочные марки, монтажные стыки и узлы имеют однозначные обозначения, по которым их можно проследить от чертежа до детали;

- по спорным местам закрыты вопросы доступности соединений, сборочной последовательности и возможных ограничений площадки;

- понятен перечень открытых вопросов: что разрешено выпускать в производство сейчас, а что должно оставаться на удержании до согласования;

- определено, кто согласует изменения после выпуска и каким образом новая версия документации попадает к конструктору, производству и монтажной команде.

В EXTROY работает собственное КБ КМД - команда из 20 специалистов. До выпуска рабочего комплекта модель собирают виртуально в профильном ПО: это позволяет проверить взаимное положение деталей, отверстий и узлов до того, как документация уйдет на раскрой и изготовление.

Как выбрать проектировщика металлоконструкций

Проектировщика стоит оценивать не по количеству общих обещаний, а по тому, как он собирает исходные данные и связывает проект с дальнейшими этапами. Хороший первый разговор обычно начинается с вопросов о назначении здания, нагрузках, оборудовании, пролете, площадке и составе требуемой документации.

- уточняет ли специалист технологию объекта до выбора схемы;

- разделяет ли задачи КМ и КМД и объясняет ли, какой комплект нужен заказчику;

- учитывает ли производственные ограничения и способ сборки;

- может ли объяснить, какие исходные данные критичны для расчета;

- фиксирует ли версию проекта и изменения, чтобы завод и монтаж работали по одной документации;

- готов ли проектировщик взаимодействовать с производством и монтажом при уточнении узлов.

Если объект находится в Москве или Московской области, при проектировании металлоконструкций важна не сама географическая формулировка услуги, а способность проектной команды работать с конкретными исходными данными площадки и передать документацию в производство без разрыва между стадиями.

Когда проектирование и изготовление полезно держать в одной инженерной цепочке

Преимущество единой цепочки появляется не потому, что у проекта "один подрядчик" сам по себе, а потому что проектировщик быстрее получает производственную обратную связь. Если узел можно сделать проще, отправочную марку нужно изменить из-за логистики или способ сборки требует другой деталировки, вопрос решается до того, как он превратится в переработку готовых деталей.

В EXTROY проект может быть продолжен на собственной производственной базе без передачи задачи независимому изготовителю. Проектная команда выпускает КМ и КЖ, а рабочая деталировка увязывается с требованиями завода. Если в задачу входит более широкий комплекс разделов, EXTROY может координировать их как генеральный проектировщик. Для заказчика здесь важна не формальная "комплексность", а единая версия технических решений от расчета до выпуска металла.

От чего зависит стоимость проектирования металлоконструкций

Стоимость проектирования нельзя надежно определить только по площади здания. На объем работы влияют сложность схемы, количество уникальных узлов, состав исходных данных, необходимость расчетов по технологическим нагрузкам, наличие кранового оборудования, стадийность документации и количество согласований.

Для предварительной оценки полезно передать не только размеры объекта, но и ответить на два вопроса: какой результат нужен на выходе и какие исходные материалы уже есть. Если заказчику требуется полный комплект от проектирования зданий и сооружений до рабочей деталировки, объем задачи отличается от проверки отдельного элемента или выпуска КМД по готовому КМ.

Как выстроить проектирование от задачи до рабочей документации

Удобнее рассматривать проектирование не как один выпуск чертежей, а как последовательность решений. На каждом этапе уменьшается неопределенность: сначала фиксируется задача здания, затем выбирается расчетная схема, после расчета закрепляются основные конструктивные решения, а уже потом они переводятся в рабочую деталировку для завода. Если попытаться перескочить через один из этих шагов, неопределенность обычно возвращается позже - в виде уточнений, переработки узлов или изменений уже подготовленных деталей.

1. Постановка задачи и исходные данные

На старте проектировщик должен понимать не только размеры объекта, но и его функцию. Для склада важны логистика и размещение стеллажей, для производственного здания - оборудование, технологические зоны и грузоподъемные механизмы, для здания со свободным внутренним пространством - требования к пролету и допустимости внутренних опор. Именно здесь определяется, каких данных не хватает и какие решения нельзя принимать на предположениях.

2. Расчетная схема и проверка нагрузок

После фиксации исходных данных формируется расчетная модель. Инженер определяет работу колонн, балок, ферм, связей и узлов как единой системы, а не как набора отдельных деталей. На этом этапе становится понятно, какие элементы воспринимают основные усилия, какие ограничения задает технология здания и где требуется дополнительная проверка. Для заказчика полезный результат этого этапа - не просто набор сечений, а понятная логика конструктивной схемы.

3. КМ: закрепление основных решений

Разработка КМ металлоконструкций переводит расчетную логику в проектные решения, по которым можно согласовывать каркас с другими участниками проекта. Здесь особенно важно, чтобы изменения архитектуры, технологии, проемов или оборудования не расходились с уже принятой конструктивной схемой. Если исходные данные меняются, корректировка должна проходить через актуальную версию документации, а не через устные договоренности между отдельными участниками.

4. КМД: подготовка к изготовлению

КМД нужна тогда, когда общие решения должны превратиться в конкретные заводские детали. Пластины, отверстия, ребра, сварные соединения, сборочные марки и геометрия узлов должны быть определены так, чтобы их можно было изготовить и затем собрать на объекте. Поэтому рабочая деталировка - не формальное продолжение КМ, а отдельный уровень ответственности за технологичность конструкции.

5. Проверка перед передачей на завод

Перед запуском документации в производство полезно провести контрольную сверку: актуальны ли исходные данные, согласованы ли КМ и КМД, учтены ли последние изменения по оборудованию и проемам, понятны ли монтажные стыки и марки элементов. Такой контроль дешевле исправления готового металла и помогает сохранить одну версию задачи для проектировщика, производства и монтажной бригады.

Как увязать металлический каркас с архитектурой, технологией и инженерными системами

Каркас нельзя проектировать изолированно от остальных разделов здания. Даже корректно рассчитанная несущая схема может потребовать переработки, если поздно выясняется, что через балку проходит крупный воздуховод, колонна попала в технологический проход, ворота изменили фахверк или оборудование требует другой отметки площадки. Поэтому одна из задач проектирования зданий и сооружений - вовремя увидеть точки пересечения между конструкциями и смежными решениями.

Для заказчика это означает простой принцип: перед выпуском рабочей документации нужно не только проверить "сходится ли расчет", но и убедиться, что конструктивная схема соответствует фактическому сценарию эксплуатации здания. Чем раньше согласованы крупные проемы, инженерные трассы, оборудование, площадки и зоны обслуживания, тем меньше риск, что завод получит чертежи, которые уже устарели относительно общей модели объекта.

• Архитектура: габариты, отметки, проемы, лестницы, зоны без колонн.

• Технология: оборудование, пути перемещения, зоны обслуживания, подвесы и площадки.

• Инженерные системы: трассы и оборудование, которые могут пересекаться с несущими элементами.

• Производство: возможность изготовить принятые узлы без лишних операций и неоднозначной деталировки.

• Монтаж: доступ к соединениям, габариты отправочных марок и реальная последовательность сборки.

Практический вывод. Чем больше смежных решений влияет на каркас, тем важнее фиксировать изменения через одну актуальную документацию. Иначе каждая сторона может работать по своей версии объекта.

Типичные ошибки, из-за которых проект приходится переделывать

Большинство проблем возникает не из-за одного "неправильного профиля", а из-за разрыва между исходными данными, расчетом и рабочими чертежами. Ниже - ситуации, которые особенно полезно исключить до передачи металла в производство.

Исходные данные меняются, но версия проекта не обновляется

Если ворота, оборудование, пролет или отметка изменились после расчета, старые чертежи нельзя считать автоматически пригодными. Изменение должно быть проверено на влияние на конструктивную схему и отражено в актуальной версии документации. Иначе часть участников будет работать по старым данным, а часть - по новым.

КМ и КМД существуют как два независимых комплекта

Рабочая деталировка должна развивать решения КМ, а не формировать параллельную конструкцию. Если основные сечения, узлы или марки меняются, эти изменения нужно синхронизировать. Для производства особенно опасна ситуация, когда КМД выглядит законченной, но опирается на уже неактуальные проектные решения.

Технологию здания подключают слишком поздно

Для промышленного здания позднее появление данных о кране, оборудовании, площадке или подвесах может затронуть балки, колонны, связи и узлы. Поэтому проектирование производственных зданий начинается не только с геометрии коробки, но и с понимания технологического процесса внутри нее.

Проект оптимизируют только по массе металла

Снижение массы не всегда означает снижение итоговой стоимости. Более легкая схема может потребовать сложных узлов, дополнительных сварочных операций, трудной доставки или неудобного монтажа. Рациональное проектирование стальных конструкций оценивает решение в цепочке: расчет - деталировка - изготовление - логистика - сборка.

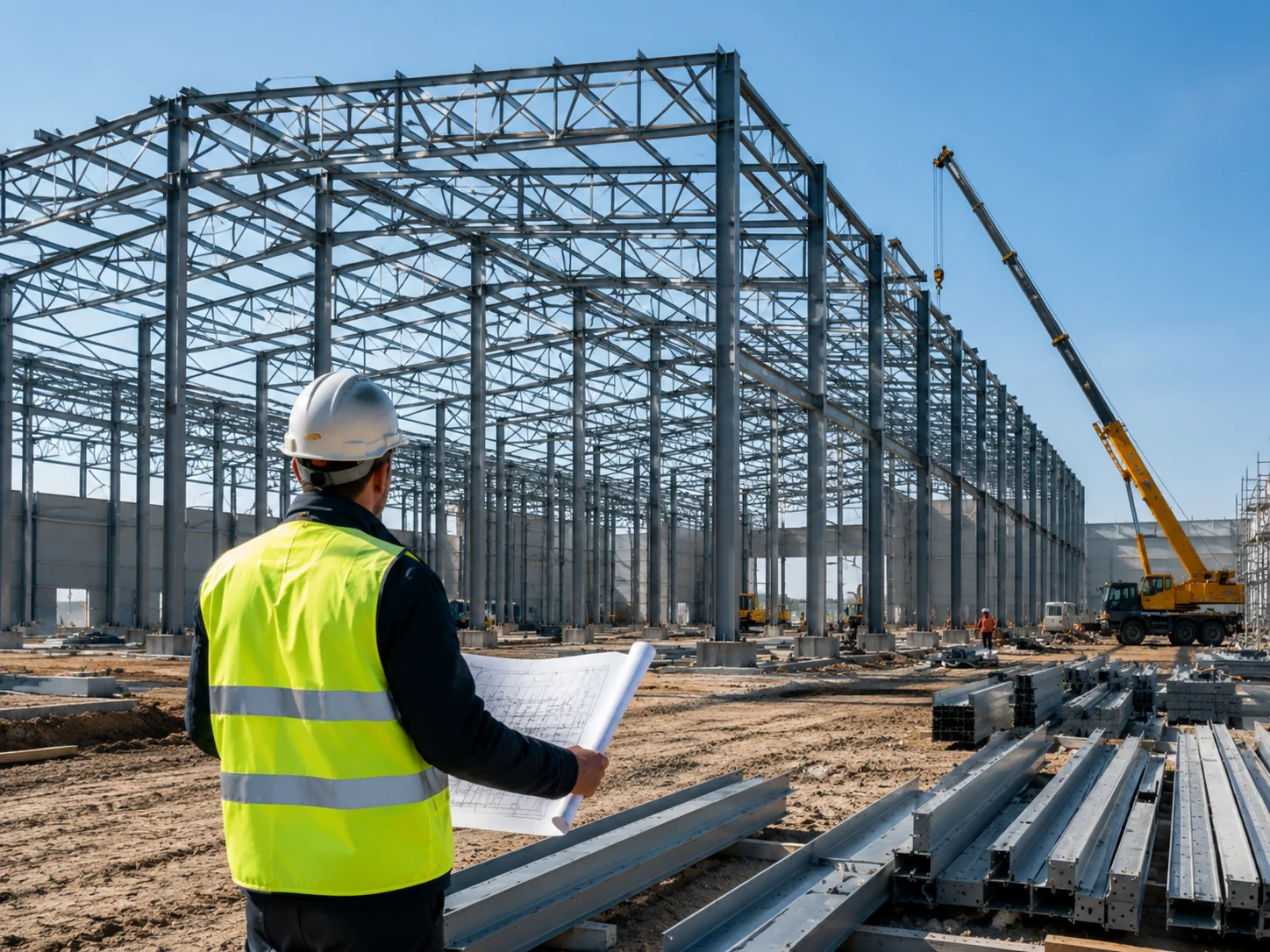

Монтажные ограничения проверяют после изготовления

Размер отправочной марки, положение стыка и доступ к соединению должны быть реальны для конкретной площадки. Если вопрос сборки появляется только после доставки, инженерно правильный элемент может оказаться неудобным для установки. Проектирование каркаса здания поэтому должно учитывать монтажную логику заранее.

Как сравнить предложения на проектирование по составу результата

Разница в цене проектирования часто объясняется не ставкой исполнителя, а тем, что в предложениях заложен разный результат. Чтобы сравнение было корректным, полезно составить простую матрицу: какие стадии выпускаются, какие проверки входят в работу, кто координирует изменения и до какой точки проектировщик сопровождает документацию.

• Результат: расчетная модель, КМ, КМД или конкретная комбинация стадий.

• Границы исходных данных: что передает заказчик, а что исполнитель должен запросить или уточнить у смежных специалистов.

• Координация: входит ли проверка пересечений с технологией, архитектурой и ключевыми инженерными решениями.

• Управление версиями: как фиксируются изменения и сколько циклов корректировки предусмотрено договором.

• Производственная обратная связь: участвует ли проектировщик в уточнении технологичности узлов и отправочных марок.

• Сопровождение: заканчивается ли работа выдачей файлов или предусмотрены ответы на вопросы производства и монтажа.

Такое сравнение показывает, за что именно платит заказчик и где могут появиться дополнительные работы. Особенно важно отдельно проверить границу между КМ и КМД: если рабочая деталировка не входит в договор, ее все равно придется выполнить до изготовления металлоконструкций.

Что собрать в паспорт исходных данных перед стартом

Вместо объемного технического задания на первой встрече полезно собрать короткий паспорт исходных данных. Его задача - не описать объект до последнего болта, а показать проектировщику, какие параметры уже подтверждены, какие еще меняются и от кого зависит их окончательное значение.

? Для каждого существенного параметра указан статус: утвержден, предварительный или требует уточнения.

? Для геометрии и отметок указана актуальная версия плана или модели, из которой взяты значения.

? Отдельно отмечены зоны без колонн, ограничения по пролетам и места, где положение опор связано с технологией.

? Проемы, площадки и крупные элементы оборудования привязаны к координатам или к понятной схеме, а не перечислены только текстом.

? Для кранов, подвесов и стационарного оборудования указано, какие нагрузки уже подтверждены и какие еще ожидаются от поставщика.

? К комплекту приложены только актуальные планы, эскизы, КМ, КМД и смежные материалы; устаревшие версии помечены отдельно.

? Зафиксировано, какой результат требуется от проектировщика: расчет, КМ, КМД, проверка существующего решения или подготовка документации к производству.

? По каждому открытому вопросу понятен ответственный и момент, после которого решение должно быть подтверждено.

Такой паспорт помогает проектировщику не угадывать недостающие данные и сразу видеть риски для графика. Если параметр еще неизвестен, его лучше оставить открытым с понятным статусом, чем превратить временное предположение в "утвержденную" цифру, которая позже потребует пересчета.

Проектирование металлоконструкций в Москве: что действительно меняется для заказчика

При проектировании металлоконструкций в Москве и Московской области расчёт всегда выполняют под конкретный объект - с учётом его назначения, нагрузок, конструктивной схемы и исходных данных. Для заказчика также важна организация работы: возможность обследовать площадку, быстро передавать исходные данные, согласовывать изменения и напрямую связывать проектные решения с производством. Это особенно важно, когда документацию необходимо оперативно корректировать без задержки изготовления конструкций.

Если проектирование связано с последующим изготовлением, полезно заранее понимать, где будет выполняться деталировка и кто отвечает за передачу последней версии КМД на завод. В EXTROY проектные работы связаны с производственной базой Раменского завода стальных конструкций, поэтому задача может рассматриваться не только как выпуск документации, но и как подготовка следующей стадии - изготовления и при необходимости монтажа.

Кто подготовил материал и на чем основаны выводы

Автор - Крылова Марина Сергеевна, редактор технических материалов EXTROY. Подготовила структуру и редактуру статьи, систематизировала практические вопросы заказчика по исходным данным, расчету металлокаркаса, КМ/КМД и передаче проектных решений в производство. Техническую проверку выполнил Орлов Дмитрий Андреевич, инженер-конструктор проектно-конструкторского направления EXTROY. Проверены инженерная логика расчета металлического каркаса, терминология КМ/КМД и корректность формулировок о связи проектирования с изготовлением и монтажом.

- Материал построен вокруг практической последовательности проектирования: исходные данные, расчетная модель, КМ, КМД, контроль выпуска и передача документации в производство.

- При описании проектного процесса учтена связь проектно-конструкторской работы EXTROY с производственной базой ООО "Раменский завод стальных конструкций".

- Факты о собственном КБ КМД из 20 специалистов и виртуальной проверке сборки используются для пояснения того, как рабочая документация проверяется до запуска металла в раскрой.

- Для нормативной части по стальным конструкциям используется СП 16.13330.2017 "Стальные конструкции" и применимые к конкретному объекту требования проектной документации.

- Материал носит информационный характер: конкретные сечения, узлы, нагрузки и состав документации определяются для конкретного объекта расчетом и техническим заданием.

Итог

Проектирование металлоконструкций - это точка, где заказчик еще может изменить решение без затрат на уже изготовленный металл. Сначала нужно определить функцию здания и собрать исходные данные, затем сформировать расчетную схему и выполнить расчет, после этого закрепить основные решения в КМ и перевести их в КМД для производства.

Если проект, завод и монтаж работают по разным версиям задачи, риск переделок растет. Если же документация формируется с учетом производства и будущей сборки, каждый следующий этап получает понятные исходные данные. Именно поэтому проектирование каркаса здания стоит рассматривать не как отдельную бумажную стадию, а как начало всей производственной цепочки.

Для старта обсуждения достаточно передать EXTROY актуальный план или эскиз, основные размеры и сведения о технологических ограничениях объекта. Проектировщик сможет отделить данные, которые уже пригодны для расчета, от параметров, которые еще нужно запросить или подтвердить, и определить требуемую стадию - расчет, КМ, КМД либо дальнейшую подготовку к производству. Контакты: +7 (495) 734-99-33 - extroy.ru
